动力锂电正极材料技术路线主要有3个流派：磷酸铁锂派、锰酸锂派、三元派〔镍钴铝酸锂(NCA)和镍钴锰酸锂(NCM)〕。其中磷酸铁锂作为正极材料的电池充放电循环寿命长，但其缺点是能量密度、高低温性能、充放电倍率特性均存在较大差距，且生产成本较高，磷酸铁锂电池技术和应用已经遇到发展的瓶颈；锰酸锂电池能量密度低、高温下的循环稳定性和存储性能较差。

      三元正极材料NCM和NCA容量大、电压平台高、振实密度大、低温性能好，高能量密度动力锂电的需求带动了高比容量的高Ni一元材料的应用和持续提升，因此具有广阔的应用前景。

NCA材料(典型的组成为LiNi0.8Co0.15Al0.05O2)综合了LiNiO2和LiCoO2的优点，不仅可逆比容量高，材料成本较低，同时掺铝(Al)后增强了材料的结构稳定性和安全性，进而提高了材料的循环稳定性。
NCA生产合成工艺
a.制备Ni1-xCox(OH)2，表面包覆Al(OH)3，最后与Li盐混合烧结制备NCA；
b.直接采用N i/C o/A l盐共沉淀制备Ni1-x-yCoxAly(OH)2，然后与Li盐混合烧结制备NCA；
c.制备Ni1-xCox(OH)2，然后与Al(OH)3，Li盐一起混合烧结制备NCA。

NCA正极材料粒子图片

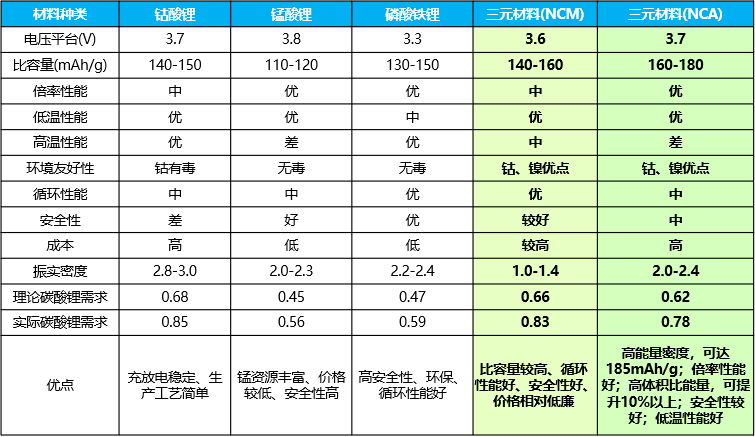

几种锂离子电池正极材料性能对比

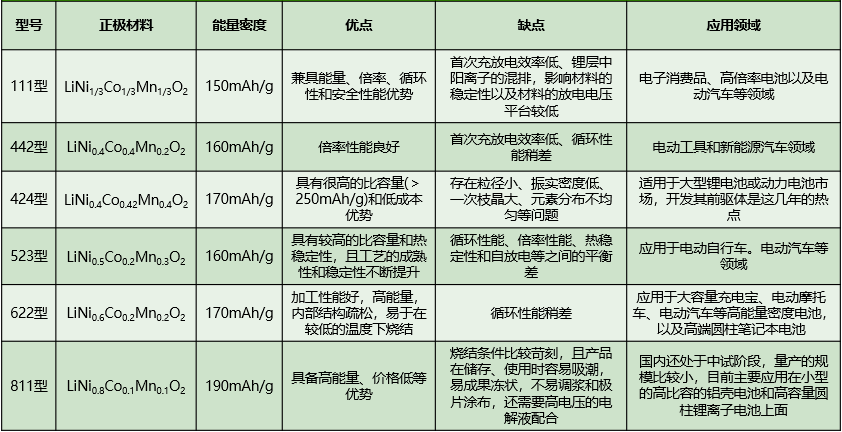

NCM系不同类型材料性能对比
